特 點：
1. 外殼循環水強制冷卻，避免受熱引起精度變化。
提高軸承壽命，適宜滿負載連續工作。
2. 最高轉速80000 r/min。
3. 線上動平衡校正，平衡精度G 0.4，保證磨削光結度。
4. 采用迷宮式防水設計，耐磨密封圈，繞組率先采用環氧全封固特殊工藝。
5. P5級精密軸承，恒溫?zé)o塵環境裝配，超低噪音。
6. 全新工業外形設計，體積更緊湊，安裝維護更方便。
|

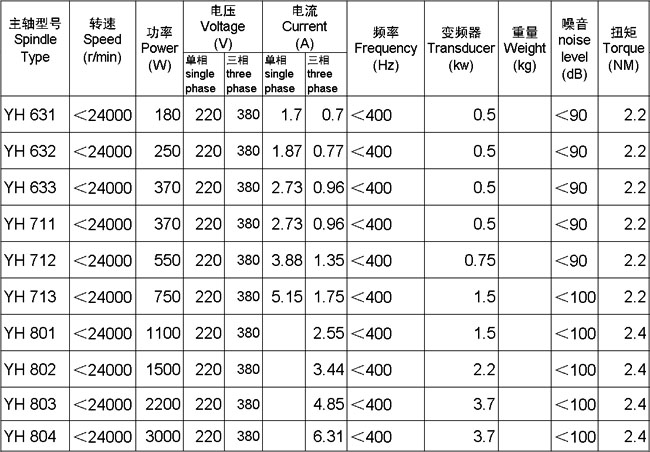

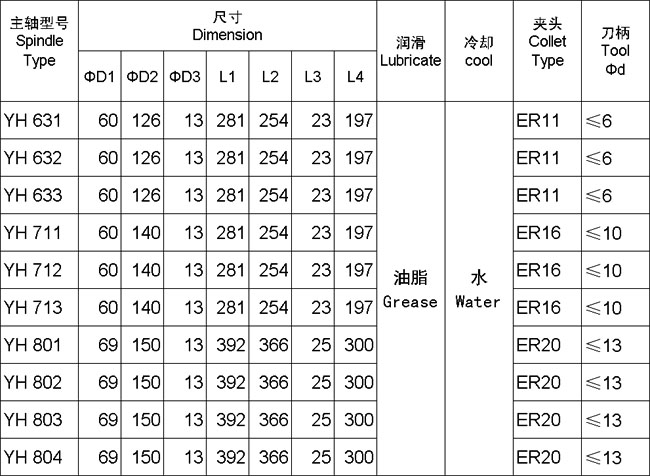

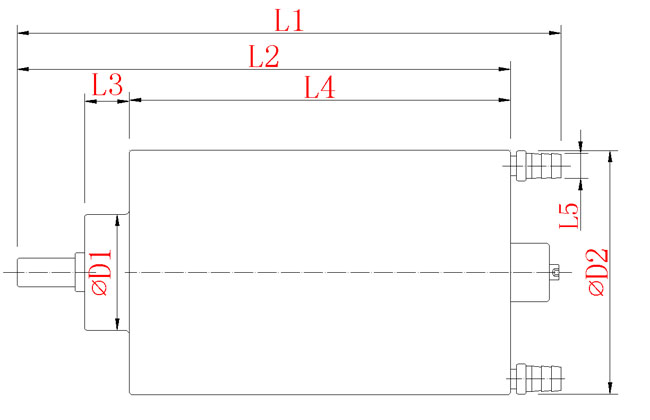

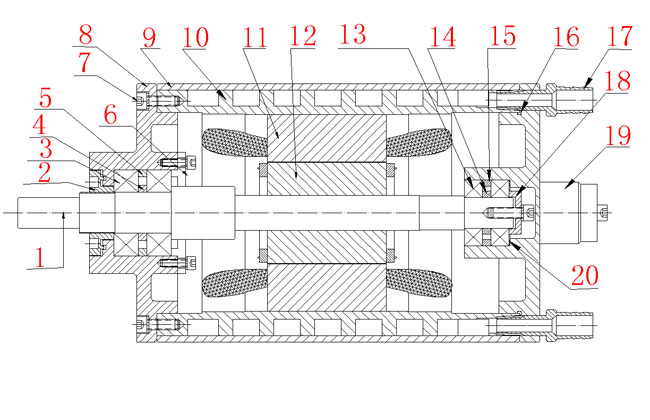

序號
|
名 稱
|
序
號
|
名 稱
|
|
1
|
主軸
|
11
|
定子
|
|
2
|
預壓螺母
|
12
|
轉子
|
|
3
|
7004CP4DB軸承
|
13
|
7002CP4軸承
|
|
4
|
內隔套1
|
14
|
內隔套2
|
|
5
|
外隔套1
|
15
|
外隔套2
|
|
6
|
M4X10內六角
|
16
|
0形圈
|
|
7
|
M5X15內六角
|
17
|
水管接頭
|
|
8
|
前蓋
|
18
|
軸承壓蓋
|
|
9
|
外套
|
19
|
電源插頭
|
|
10
|
冷水套
|
20
|
波形墊片
|
YH 電主軸系列
一、 概述
YH 電主軸系列，是機電一體化高技術產品，由于采用機電一體化新技術和獨特
的新工藝，因此電機力矩大、噪音低、轉速高、頻率高、無級調速、操作方便。
近年來我公司又開始研制氣浮、磁浮高速電機，使最高轉速達8萬轉/分，廣泛用于
數控高速鉆孔設備、銑銷設備、精密雕刻、精密磨床、加工中心及其它高速機械。
二、 特點
1、 起動性能好、力矩大、效率高；
2、 采用超精密軸承、陶瓷軸承、磁浮軸承，轉速高、噪音低、適用范圍廣、使用
范圍長；
3、 轉速可調，運轉平穩，精度高；
4、 使用方便，操作簡單；
5、 可與變頻電源配套，可無級調速，保護功能全，使用可靠。
三、高速電機使用注意事項
1、 在安裝、操作、檢查高速電機之前，應先閱讀使用說明書，并在掌握后進行
操作。
2、 使用電機前，應點動開關，觀察其旋轉方向，一般電機的旋轉方向?yàn)楦┮暩?/span>
速電機順時針旋轉。如旋轉方向錯誤，應立即停機。高速電機嚴禁旋轉方向
錯誤運轉。
3、 水冷卻高速電機工作時，必須保證水管固定可靠，水源清潔，水流暢通，否
則電機因漏水或斷水而損壞，水管應采用橡膠管或增強塑料管，若老化后應
及時更換。
4、 高速電機允許在運轉時調速，為延長高速電機及精密軸承的使用壽命，新電
機或更換新軸承后的電機應在轉速范圍內的低速運行8h后再逐步升速，避免
直接高速運轉。
5、 高速電機采用精密及軸承或超精密級軸承，拆裝時作用力不能直接作用在軸
承的滾珠上，即在主軸上裝拆軸承時，力應作用在軸承內圈上，以免降低軸
承精度影響使用壽命。
6、 用三爪夾頭的電機，在安裝三爪夾頭時，禁止用力沖擊，以免損壞電機軸及
軸承。
7、 電機在裝彈簧夾頭時，應清除轉子軸內孔、螺帽錐孔及彈簧夾頭外表雜質，
以免影響精度，夾緊時禁止用力過猛，以免損壞主軸。
8、 高速電機使用一階段后如振動加大、噪音大應清洗或更換軸承，清洗時用
93#以上汽油浸15分鐘后，用手刷刷洗，每次應用清潔的汽油，清洗五次
以上，嚴禁旋轉、摔擊，待其涼干（或置于≤80℃溫度下烘干）后，加入
微量特種高速潤滑油脂，加入油脂的多少以充滿軸承空間 的1/4-1/3為宜，
切忌過多或過少。
9、 高速電機大多采用向心推力球軸承（角接觸軸承），拆卸軸承時應牢記前后
軸承兩端面原來裝配時的方式和方向（軸承的內圈或外圈端面一邊是寬邊另
一邊是狹邊），裝配時千萬不能裝錯，否則會造成內外圈分離，主軸徑向跳
動大，軸承很快損壞。

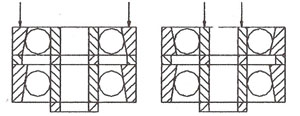

10、 高速電機在一端使用兩只軸承有上圖兩種方式，兩軸承間都使用了內外隔圈，
確保了兩軸承間保持一定的游隙，更換軸承時，因每個軸承游隙不同，必須
對原有內隔圈或外隔圈進行修整，以保持一定的游隙。
11、 修整隔圈的辦法參閱上圖，沿箭頭方向加壓50N，檢查配合情況，把較厚的
隔圈進行修整，加壓時達到推外隔圈能滑移，轉動一只軸承外圈時，另一只
軸承外圈能被帶動旋轉。
12、 更換軸承時，軸承應進行選配，保證軸承內孔與軸、軸承外圈與殼體有良好
的配合。對同一端裝有兩只相同軸承的電機在更換軸承時需購買相應的配對
軸承。
13、操作人員如有不清，請來電咨詢，切忌盲目開機運行。
14、 若要檢修高速電機時，請?jiān)跀嚯娡＾D(zhuǎn)后進行，以免發生意外。
四、高速電機常見故障及排除方法
|
故 障 |
原 因 |
排除方法 |
|
開機后電機不運轉 |
1、電機插頭未插 |
檢查電機插頭及連線 |
|
2、插頭連線不好 |
||
|
3、定子線包壞 |
更換線包 |
|
|
開機后運轉幾秒鐘停機 |
1、電機進水線包絕緣不好 |
烘干線包 |
|
2、電機高溫引起線包絕緣受損 |
更換線包 |
|
|
3、電機缺相運行造成過電流而保護停電 |
檢查電機連線 |
|
|
4、起動時間太短 |
延長加速時間 |
|
|
起動時并緊螺母松動 |
旋轉方向錯誤 |
改變旋轉方向 |
|
電機噪音大振動大 |
1、軸承磨損嚴重 |
|
